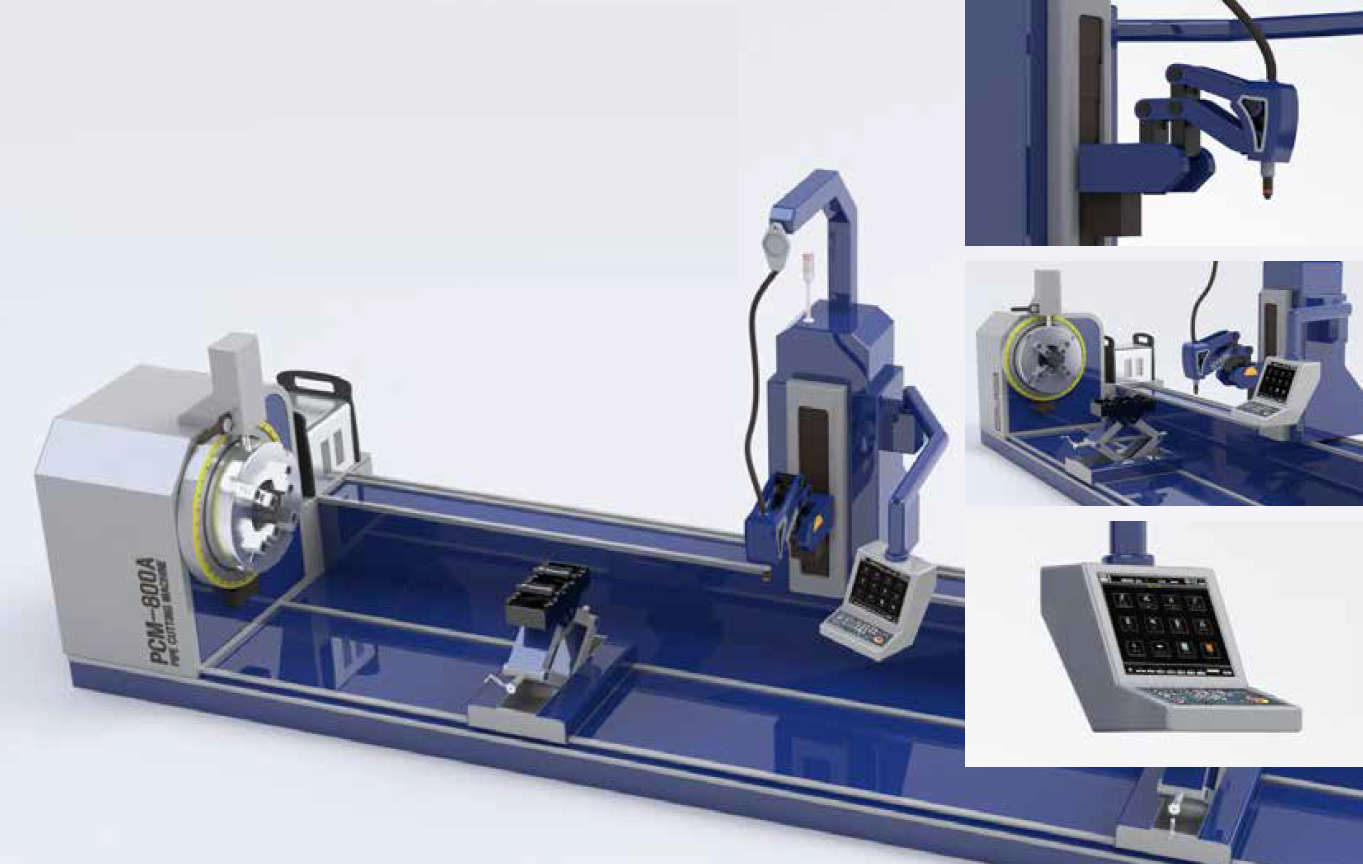

MÁY CẮT ỐNG - PIPE CUTTING MACHINE

0₫

THÔNG TIN SẢN PHẨM Tên sản phẩm: MÁY CẮT ỐNG Model: PCM-D800 Nhà sản xuất: SEYOUNG Nước sản xuất: Hàn Quốc   THÔNG SỐ KỶ THUẬT Basic Specification for Equipment Pipe Diameter to be Proceed 25A~800A Pipe Thickness Oxy-fuel cutting : 10~120mm Plasma : 1~25mm Torch Rail Length 5,950mm Max. Weight of Pipe 3,000kg Machine Length (L) 7,300mm Machine Main Unit Height (H) 2,249mm Machine Main Unit Width (W) 1,655mm Machine Weight 6,500kg Control Axis Total Numbers of Axis 5 Axis (1) Torch Travel Servo motor (2) Main Lift Manual Lift Torch Travel (1) Driving System Servo Driver & Motor (2) Traveling Length in Front of Chuck 900mm (3) Accuracy 0.1mm Main Lift Manual Lift 2 Sets Torch Bevel (1) Driving System Servo Driver & Motor (2) Range of Bevel Angle Gas : ±70deg, Plasma : ±45deg (3) Effective Range for Plasma Lfet/Right Bevel Angle : ±45deg, Front/Back Bevel Angle...

THÔNG TIN SẢN PHẨM

Tên sản phẩm: MÁY CẮT ỐNG

Model: PCM-D800

Nhà sản xuất: SEYOUNG

Nước sản xuất: Hàn Quốc



THÔNG SỐ KỶ THUẬT

Pipe Diameter to be Proceed 25A~800A
Pipe Thickness Oxy-fuel cutting : 10~120mm
Plasma : 1~25mm
Torch Rail Length 5,950mm
Max. Weight of Pipe 3,000kg
Machine Length (L) 7,300mm
Machine Main Unit Height (H) 2,249mm
Machine Main Unit Width (W) 1,655mm
Machine Weight 6,500kg
Total Numbers of Axis 5 Axis
(1) Torch Travel Servo motor
(2) Main Lift Manual Lift
Torch Travel
(1) Driving System Servo Driver & Motor
(2) Traveling Length in Front of Chuck 900mm
(3) Accuracy 0.1mm
Main Lift Manual Lift 2 Sets
Torch Bevel
(1) Driving System Servo Driver & Motor
(2) Range of Bevel Angle Gas : ±70deg, Plasma : ±45deg
(3) Effective Range for Plasma Lfet/Right Bevel Angle : ±45deg,
Front/Back Bevel Angle : ±45deg
(4) Effective Range for Oxy-Fuel Lfet/Right Bevel Angle : ±70deg,
Front/Back Bevel Angle : ±45deg
(5) Accuracy 0.2mm
Chuck Rotation
(1) Driving System Servo Driver & Motor
(2) R.P.M. Control Case by Condition
(3) Accuracy 0.2mm
Torch Z Axis
(1) Driving System Servo Driver & Motor
(2) Front/Back Stroke 900mm
(3) Accuracy 0.1mm
Pipe Chuck 4 Jaw
(1) Diameter of Chuck 830mm
(2) Clamping System Manual/Auto, Auto:Motor
(Clamping & Unclamping)
Control Box Including Computer System Operation panel 1 set
Plasma Cutting Machine ;
Model Name & No		 Hypertherm Powermax 105
Automatic Oxy- Fuel Preheat Torch Preheating torch 1 set
System of Torch Travel Servo motor
Primary Power Source 380VAC, 3∮ 50/60Hz 70Amp Max
Grounding Installation
GUI Software for PC 1 Copy
Specification for Computer System PC : Advantech IPC-6806S
CPU : Intel 3-3220 3.3Ghz
Hard Disk : SSD 120G
Windows CE
Monitor : Advantech
FRM-2150G-RDE
Main Power Supply 380VAC, 3∮ 50/60Hz 70Amp Max
Air Air Line for Plasma Supporting
Oxygen Gas Gas(Oxygen, Nitrogen) 0.5-0.6 Mpa
Grounding Installation

• Đối với người dùng, hệ thống điều khiển bảng điều khiển cảm ứng thân thiện với các biểu tượng trực quan để vận hành.

• Khả năng làm việc và nhận dữ liệu được luu7khi làm việc lặp đi lặp lại, do có tính năng lưu lại công thức làm việc,

• Tiện lợi cho việc A/S với tính tiếp cận được khai thác phát triển tại môi trường Window.

• Dễ dàng cài đặt công thức theo phương thức đã làm tại CAM có sẵn.

• Khai thác phát triển sử dụng kỷ thuật ứng dụng server.

• 터치 패널 제어시스템을 이용하였으며, 아이콘의 시각화로 사용이 편리

• 작업 레시피 저장이 가능하여 반복 작업 시 저장된 데이터를 불러와 작업 가능

• 윈도우 환경에서 개발되어 접근성 및 A/S 편리

• 기존 CAM에서 작업하던 방식에서 데이터 세팅 방식으로 작업 레시피 설정이 용이

• 서보 응용 기술을 이용하여 개발

• For user, friendly touch panel control system with visualized icons to operate

• Save and recall the working recipe for same repetitive work

• Good accessibility & A/S service based on MS Window OS

• Set easy working recipe (before: CAM -> after: Input Data)

  • • Developed using servo mechanism
