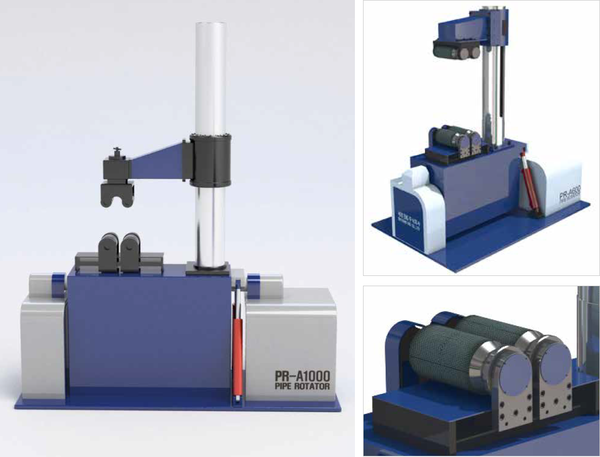

MÁY KẸP XOAY ỐNG - PIPE ROTATOR PR-A800
0₫
THÔNG TIN SẢN PHẨM Tên sản phẩm: MÁY KẸP XOAY ỐNG Model: PR - A1000/A800/A600 Nhà sản xuất: SEYOUNG Nước sản xuất: Hàn Quốc THÔNG SỐ KỶ THUẬT Title PR-A1000 PR-A800 PR-A600 Basic Specification for Equipment Pipe Diameter to be Proceed 100A ~ 1000A 100A ~ 800A 25A ~ 600A Roller Diameter ∮150 ∮110 ∮110 Capacity 3,000kg 2,000kg 1,500kg Tilting Angle ±45deg ±45deg ±45deg Machine Length (L) 2,600mm 2,200mm 1,900mm Machine Main Unit Height (H) 3,006mm 2,547mm 2,031mm Machine Main Unit Width (W) 1,500mm Machine Weight 3,000kg 2,000kg 1,700kg Control Axis Up/Down Hydraulic pressure Hydraulic pressure Hydraulic pressure Roller Diameter Hydraulic pressure Hydraulic pressure Hydraulic pressure Capacity ±45deg ±45deg ±45deg Components for Equipment Control Switch with Main Panel 1 set 1 set 1 set Control Switch with Joystick 1 ea 1 ea 1 ea Speed Control Switch with Joystick 1 ea 1 ea 1 ea Roller Rotation Foot Switch 1 ea 1 ea 1 ea Primary Power Source 380VAC, 3∮ 50/60Hz 20Amp Max 380VAC, 3∮ 50/60Hz 20Amp Max 380VAC, 3∮ 50/60Hz 20Amp Max Grounding lnstallation lnstallation lnstallation Utilities Specification Main Power Supply 380VAC,...
- Mô tả
- Basic Specification for Equipment
- Control Axis
- Components for Equipment
- Utilities Specification
- TÍNH NĂNG SẢN PHẨM
THÔNG TIN SẢN PHẨM
Tên sản phẩm: MÁY KẸP XOAY ỐNG
Model: PR - A1000/A800/A600
Nhà sản xuất: SEYOUNG
Nước sản xuất: Hàn Quốc
THÔNG SỐ KỶ THUẬT
| Title | PR-A1000 | PR-A800 | PR-A600 |
|---|
| Pipe Diameter to be Proceed | 100A ~ 1000A | 100A ~ 800A | 25A ~ 600A |
|---|---|---|---|
| Roller Diameter | ∮150 | ∮110 | ∮110 |
| Capacity | 3,000kg | 2,000kg | 1,500kg |
| Tilting Angle | ±45deg | ±45deg | ±45deg |
| Machine Length (L) | 2,600mm | 2,200mm | 1,900mm |
| Machine Main Unit Height (H) | 3,006mm | 2,547mm | 2,031mm |
| Machine Main Unit Width (W) | 1,500mm | ||
| Machine Weight | 3,000kg | 2,000kg | 1,700kg |
| Up/Down | Hydraulic pressure | Hydraulic pressure | Hydraulic pressure |
|---|---|---|---|
| Roller Diameter | Hydraulic pressure | Hydraulic pressure | Hydraulic pressure |
| Capacity | ±45deg | ±45deg | ±45deg |
| Control Switch with Main Panel | 1 set | 1 set | 1 set |
|---|---|---|---|
| Control Switch with Joystick | 1 ea | 1 ea | 1 ea |
| Speed Control Switch with Joystick |
1 ea | 1 ea | 1 ea |
| Roller Rotation Foot Switch | 1 ea | 1 ea | 1 ea |
| Primary Power Source | 380VAC, 3∮ 50/60Hz 20Amp Max | 380VAC, 3∮ 50/60Hz 20Amp Max | 380VAC, 3∮ 50/60Hz 20Amp Max |
| Grounding | lnstallation | lnstallation | lnstallation |
| Main Power Supply | 380VAC, 3∮ 50/60Hz 20Amp Max | 380VAC, 3∮ 50/60Hz 20Amp Max | 380VAC, 3∮ 50/60Hz 20Amp Max |
|---|---|---|---|
| Grounding | lnstallation | lnstallation | lnstallation |
• Cấu tạo tổng 3 trục. Trục nghiêng, Trục bên trai, bên phải kiểu thuỷ lực, trục cố định điều khiển lên, xuống kiểu thuỷ lực, rollor quay.
• Áp dụng xy lanh kiểu thuỷ lực để ngăn sự hỏng hóc vì phần dưới của trục cố định lên, xuống với mặt bích ống khi thực hiện công việc hàn xì.
• 회전 롤러, 유압식 상하 고정축, 유압식 좌우 틸팅축 총 3축으로 구성
• 용접물 작업 시 파이프 슬립 및 상하고정축의 부하로 인한 고장을 막기 위해 유압식 실린더 적용
• Consist of 3axes: rotating roller, hydraulic vertical rigid-axis and hydraulic horizontal tilting-axis
• Using hydraulic cylinder to prevent pipe slip or the loads on rigid-axis
